Merkmale:
brandneu und von hoher Qualität
Hergestellt aus hochwertigen Materialien,
10/50/100A Voltmeter Amperemeter LED Dual Digital Spannung Amperemeter Tester Meter
Produktparameter:
Art: rot + doppeltes LED-Digitalanzeige-Voltmeter-Amperemeter

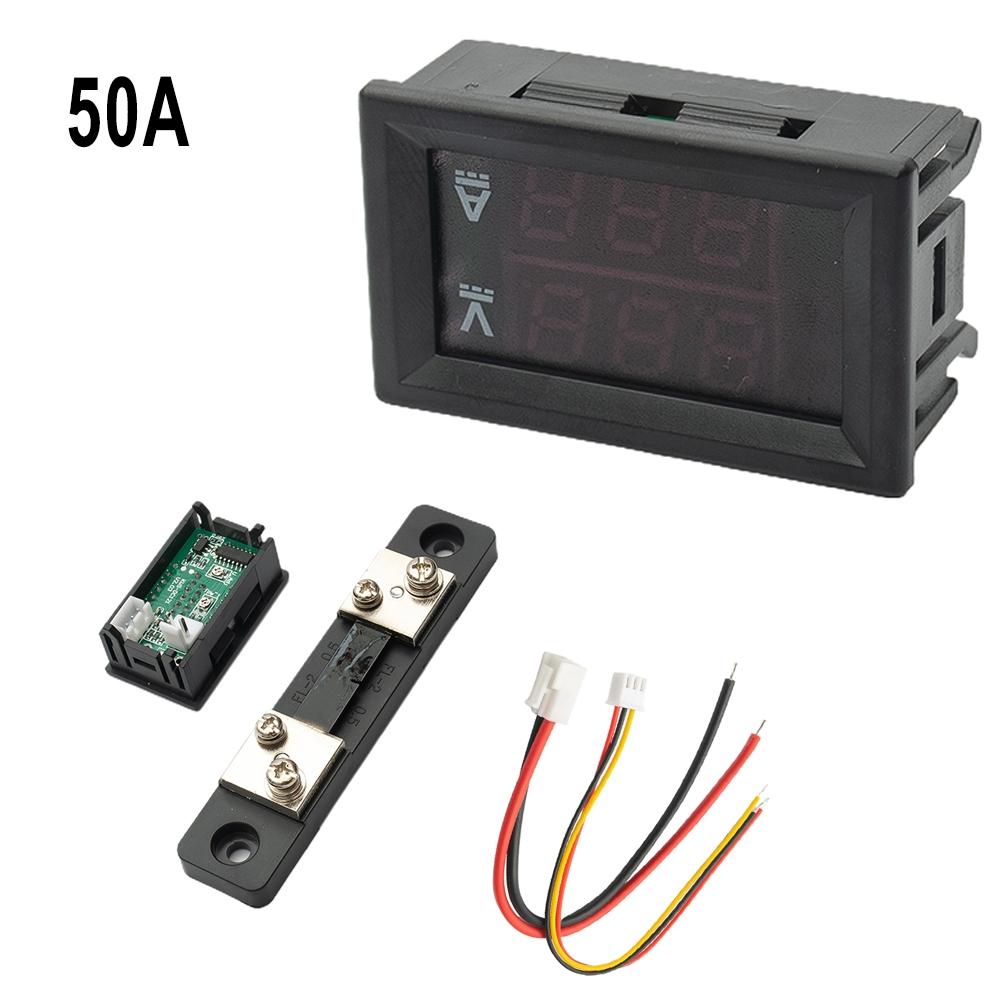

Stil: 10A Voltmeter und Amperemeter, 50A Voltmeter und Amperemeter mit 50A Shunt, 100A Voltmeter und Amperemeter mit 100A Shunt (wahlweise)
Die Betriebsspannung des Instruments selbst: Gleichstrom 4-30V
Der Arbeitsstrom des Instruments selbst: ≤20mA
Spannungsmessbereich: Gleichstrom 0-100V
Aktueller Messbereich: DC 0-10A, DC 0-50A, DC0-100A (ein Shunt ist für mehr als 10A erforderlich!!!)
Spannungsauflösung: 0/17
Aktuelle Auflösung: 0,01A
Meßgenauigkeit: 1% (±1 Ziffer)
Anzeige: 0,28" Digitaltubus, blau und rot
Aktualisierungsrate: ca. 300mS/Zeit

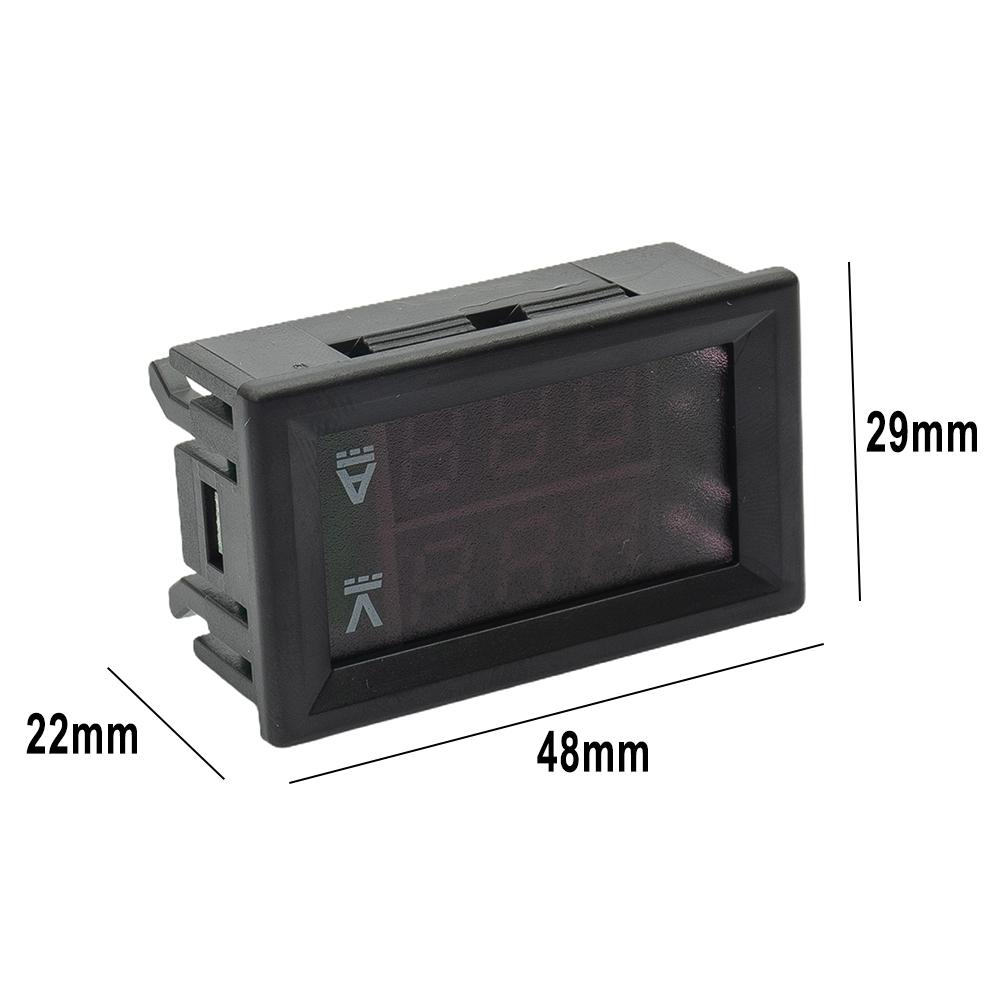

Maße: ca. 48 x 29 x 26 mm
Arbeitstemperatur: -10 °C ~ + 65 °C
Hinweis: Nur die 50A und 100A Voltmeter und Amperemeter Kits haben Shunts, das 10A Kit nicht!
Hinweis: Die maximale Eingangsspannung darf 30V nicht überschreiten. Andernfalls wird das Messgerät verbrannt.
Hinweis: Bei Zählern mit einer Reichweite von 50A oder 100A, egal ob der gemessene Strom kleiner als 10A ist, muss ein Shunt angeschlossen werden, um den Strom zu messen! Andernfalls wird der Header gebrannt.
Spannungsanzeige ist normal, Stromanzeige 0,00 oder 0,0
Stellen Sie sicher, dass der dicke schwarze Draht mit dem negativen Pol der Batterie verbunden ist und der dicke rote Draht mit dem negativen Pol der Last verbunden ist.. (Beachten Sie, dass die Entlade- und Ladeanschlussmethoden je nach Last- und Stromversorgung unterschiedlich sind.) (Der Zählerkopf übernimmt den importierten Chip. Nach Verlassen des Werks wurde es einer sehr strengen Prüfung und Kalibrierung unterzogen, um sicherzustellen, dass es vor Verlassen des Werks keine Qualitätsprobleme gibt. Das Display zeigt 0 99,99% wegen falscher Verdrahtung. Bitte haben Sie etwas Geduld und überprüfen Sie die Verkabelung sorgfältig)
Die aktuelle Anzeige ist ungenau:
Wenn es sich um ein direktes Netzteil oder ein unabhängiges Netzteil handelt und das Netzteil des Geräts die gleiche Masse teilt, trennen Sie einfach den dünnen schwarzen Draht genau.
Es wird kein Stromanschluss angezeigt:
Alle gleichgerichteten Wechselstromversorgungen müssen durch Elektrolytkondensatoren über 1000uF gefiltert werden, um den Zähler mit Strom zu versorgen.
Beurteilen Sie, ob der Header gut oder schlecht ist (Im Folgenden sind zwei Fälle von normalem Header aufgeführt)
Verbinden Sie den dünnen roten Draht und den dünnen schwarzen Draht ohne Shunt mit dem Netzteil. Der Strom des 50A-Meters zeigt 50,0 ~ 59,9 und der 100A-Meter zeigt 100 ~ 109 an.
Schließen Sie den Shunt an und verbinden Sie den dünnen roten Draht und den dünnen schwarzen Draht mit dem Netzteil. Der Strom des Messgeräts mit einem Bereich von 50A zeigt 0,00 an, und das Messgerät mit einem Bereich von 100A zeigt 0,0 an;
Sonstige Überlegungen:
Der Strom kann nur am Minuspol der Stromversorgung und am Minuspol der Last gemessen werden.
Spannungsbereich: Der Spannungsbereich der Stromversorgung des 5-Draht-Kopfes beträgt 4 ~ 28V, dh die Spannung des dünnen roten Drahtes darf 28V nicht überschreiten.
Über das Konzept von Last und Leistung
Beim Entladen: Batterie, Schaltnetzteil und Transformator sind Stromquellen, und Widerstände, Lampen, Motoren und Leistungsgeräte sind Lasten.
Beim Laden: Ladegeräte, Generatoren und Solarenergie sind Energiequellen. Akkus und Batterien sind Lasten.
Paketliste:
1 * Voltmeter und Amperemeter

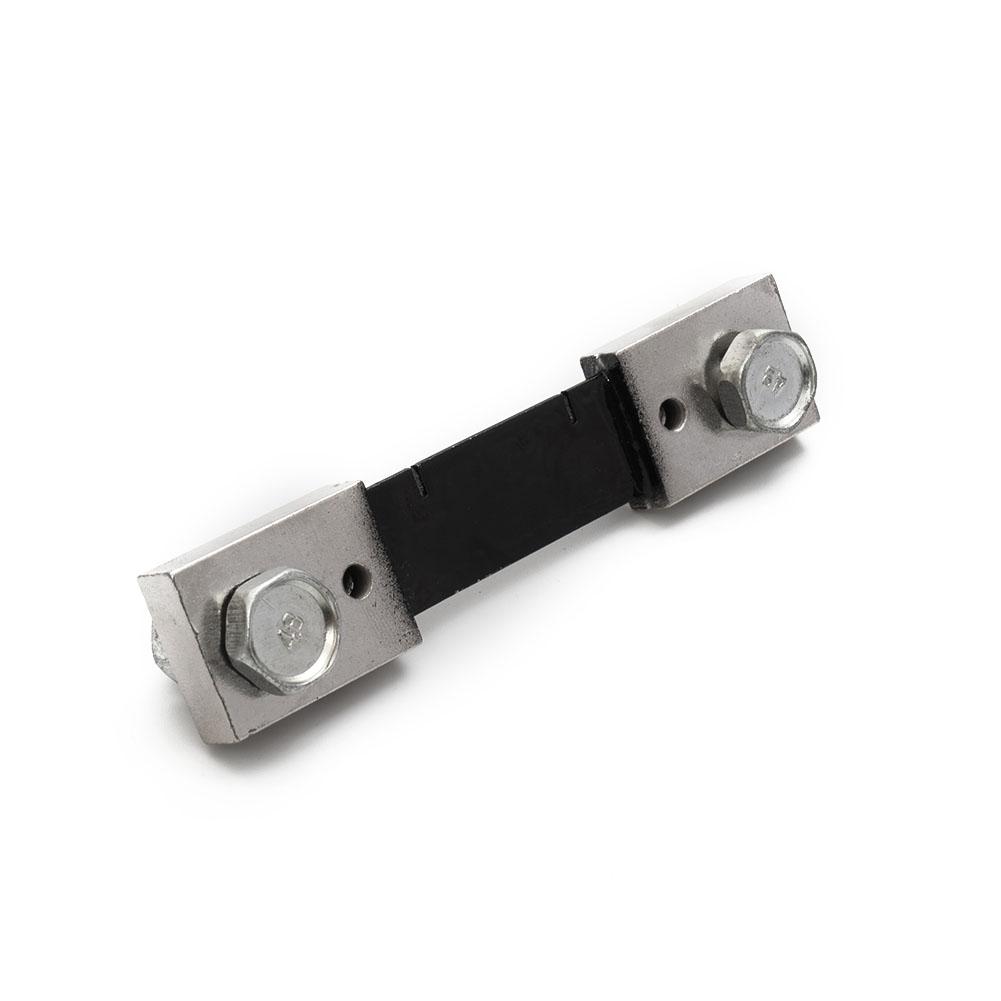

1 * Shunt (nicht im Modell 10A enthalten)
Hinweis:
1. Die tatsächliche Farbe des Artikels kann sich geringfügig von den auf der Website gezeigten Bildern unterscheiden, die durch viele Faktoren wie die Helligkeit Ihres Monitors und die Lichthelligkeit verursacht werden.
2.Bitte erlauben Sie leichte manuelle Messabweichungen für die Daten.
