Besonderheit:
1. Diese Relaisausgangs-Optokoppler-Isolation zur Verbesserung von Anti?Interferenzfähigkeit.
2. Leiterplatte in Industriequalität, eingestellte Parameter werden nach dem Ausschalten immer gespeichert.
3. Das Signalanschlussspannungssignal kann lange aufrechterhalten werden, und die Stromversorgung anti?Umkehrfunktion wurde hinzugefügt.
4. Mit guter Leistung kann die Ausgangskapazität Geräte innerhalb von DC 30V5A oder AC 220V5A steuern.
5. Strenge Qualitätskontrolle und Qualitätssicherung, hoher Sicherheitsfaktor, kann mit Sicherheit verwendet werden.
Spezifikation:

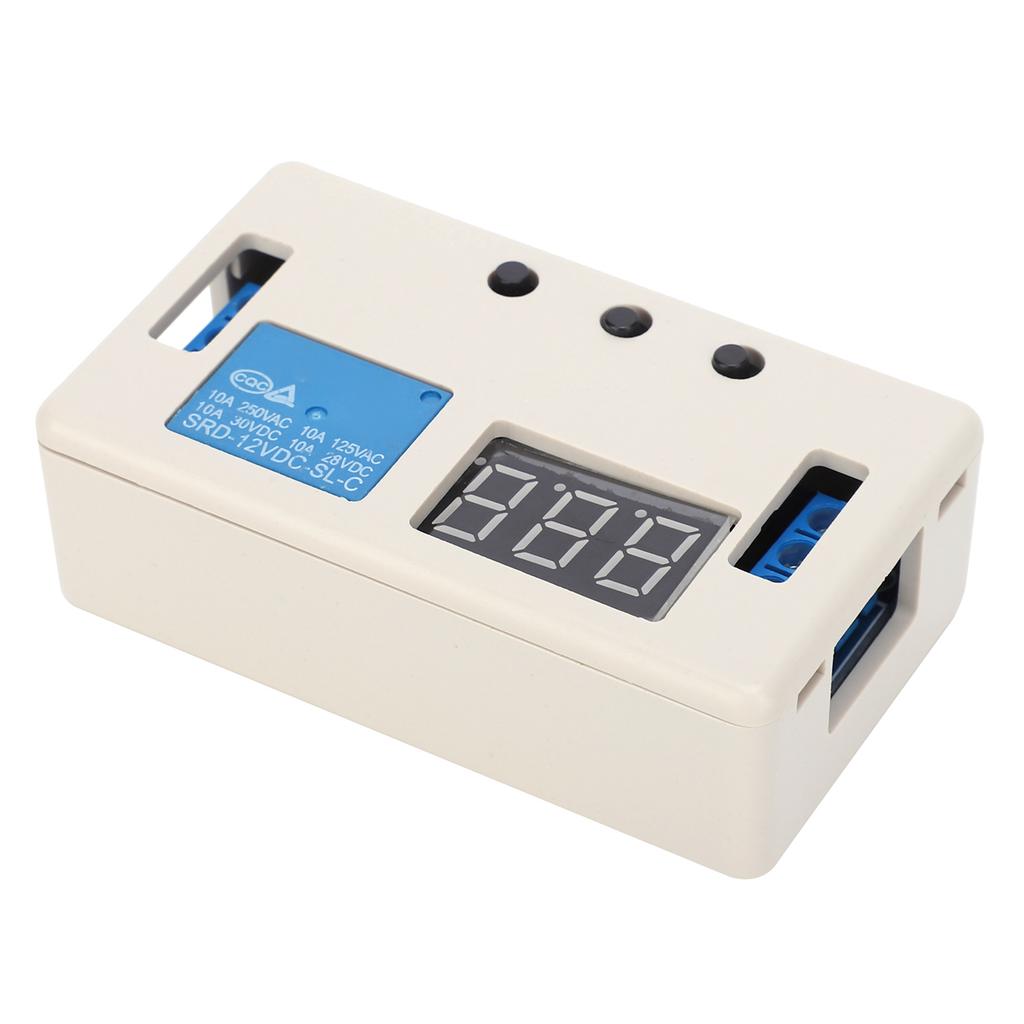

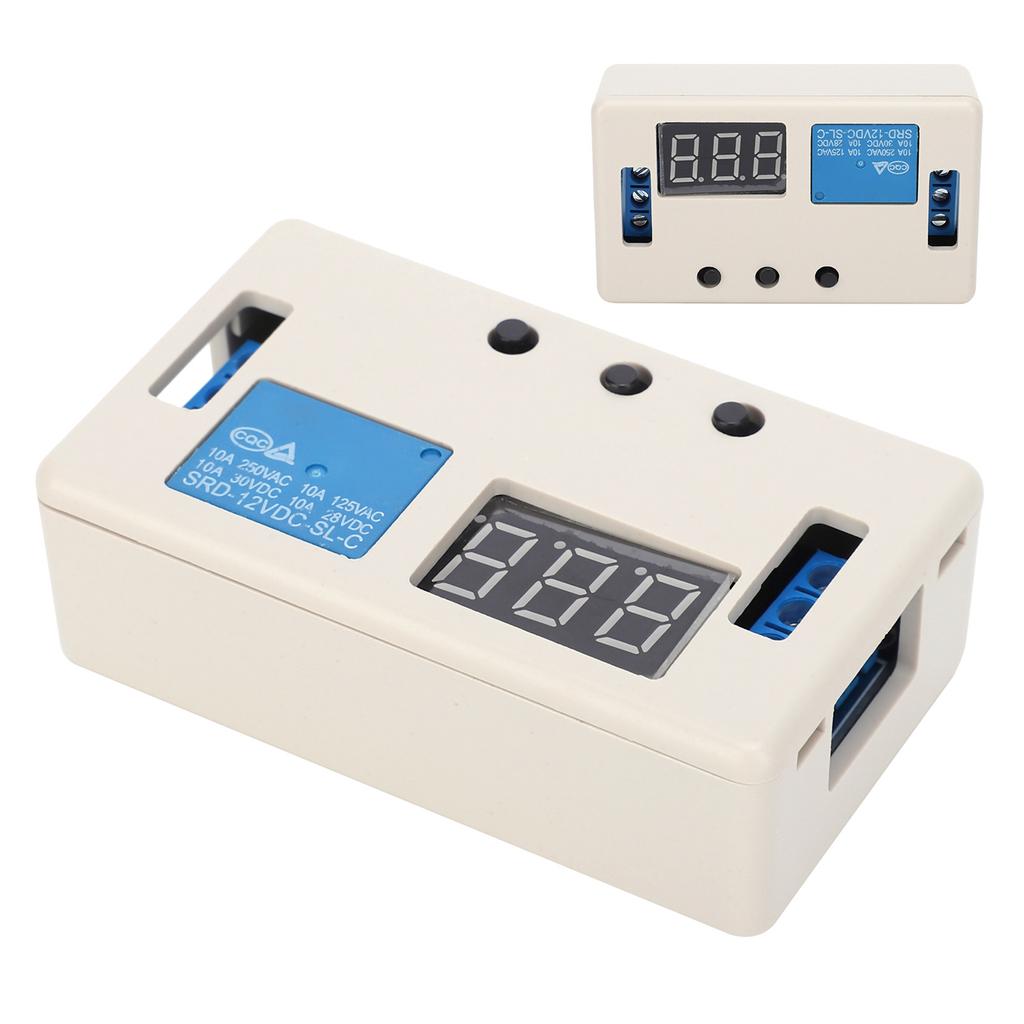

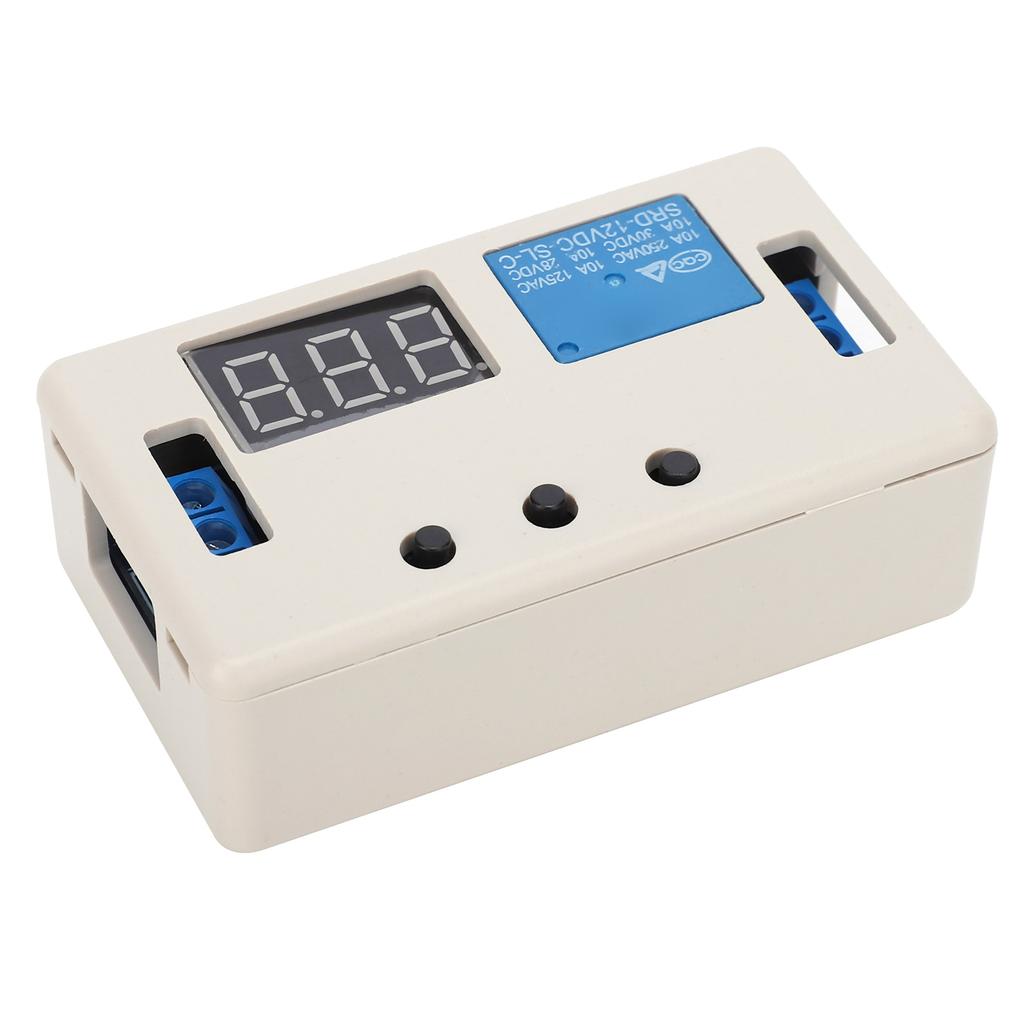

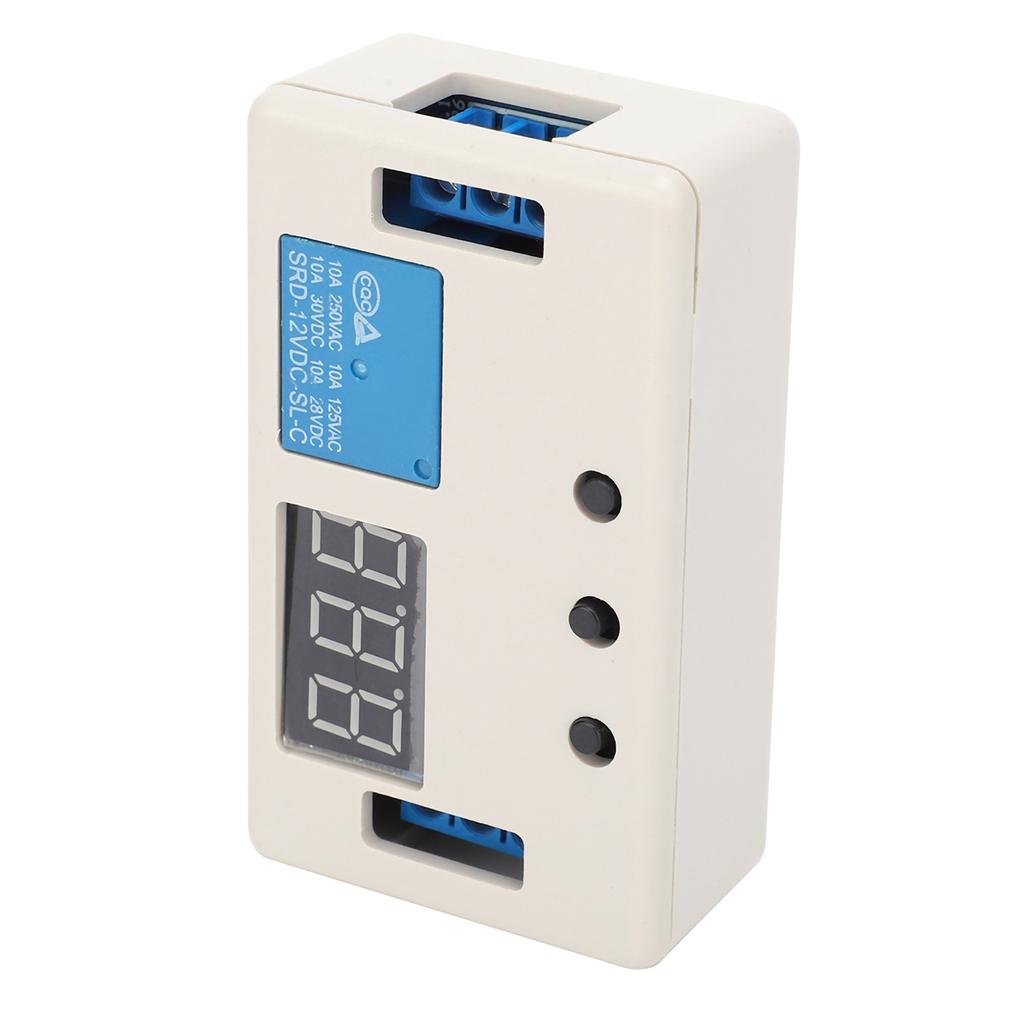

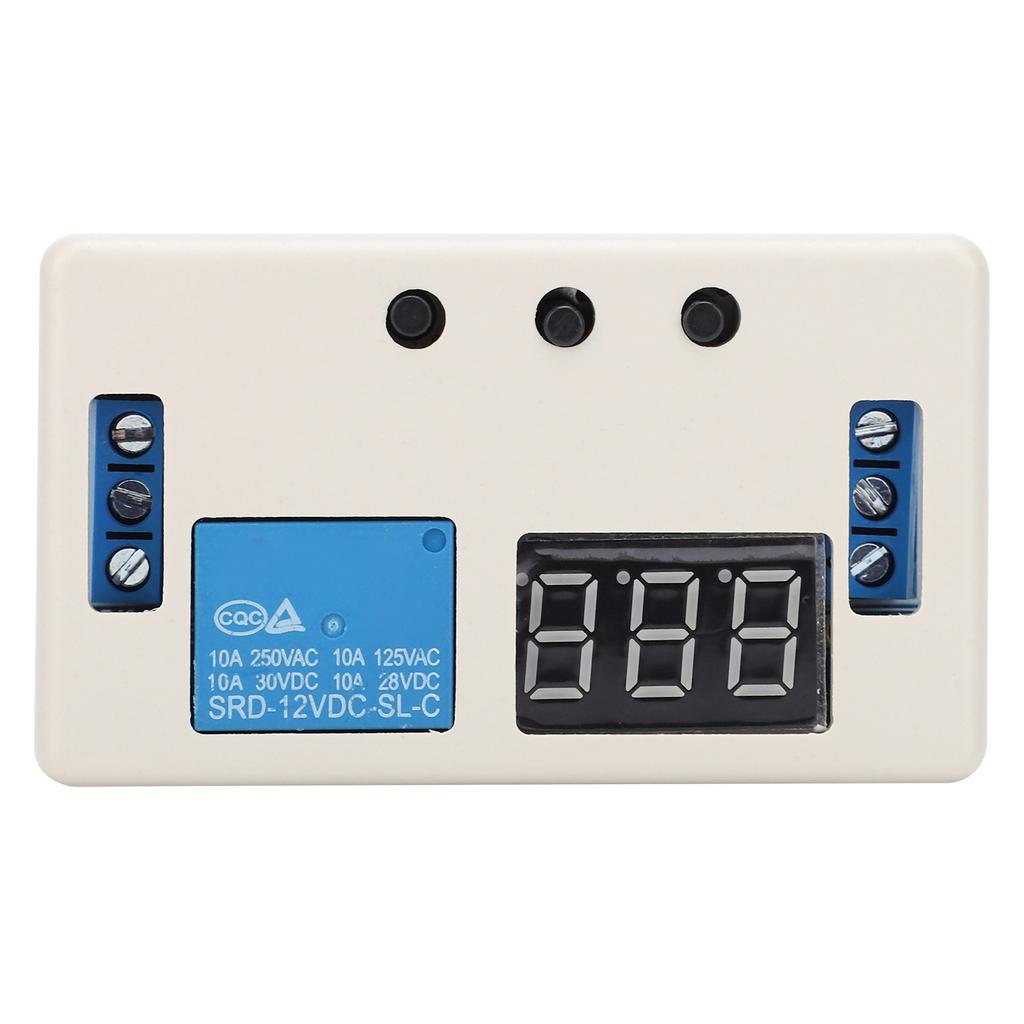

Gegenstandsart: Relais-Timer-Modul Material: ABS
Zweck: Straßenlaterne, Magnetventil, Instrumentierung, LED-Anzeigesteuerung
Betriebsspannung: DC12V
Ruhestrom: 20mA
Arbeitsstrom: 50mA
Signalquelle: Positiver Auslöser, PNP, aktiv hoch
Ausgabefähigkeit: Kann Geräte innerhalb von DC 30V5A oder AC 220V5A steuern
Lebensdauer: mehr als 100.000 Mal
Arbeitstemperatur: 30 ~ 85 Grad Celsius
Funktionsliste:
P1: Das Signal löst das Schließen des Relais aus, die Zeit ist abgelaufen, das Relais wird getrennt, während der Zeitperiode
ZU: Trigger erneut ist ungültig C: Erneut auslösen zur Neuanpassung E: Das Relais erneut auslösen, um den Timer zurückzusetzen
P2: Signal-Trigger-Startzeitpunkt T1, wenn die Zeit abgelaufen ist, wird die Relais-Anzugszeit T2 unterbrochen (zurücksetzen)
ZU: Trigger erneut ist ungültig C: Erneut auslösen zur Neuanpassung E: Zeitmessung starten ohne Auslösung der Leistung
P3: Recycling-Nutzung: schalte T1 ein, schalte T2 aus, Endlosschleife. T1 und T2, die Zeit ist einstellbar
Wenn ein bestimmter Parameter 0 ist, wenn er ein- oder ausgeschaltet ist, kann er realisieren, dass das Einschalt-Timing eingeschaltet ist oder das Einschalt-Timing nicht zyklisch ist.
ZU: Das Relais wird sofort nach dem Einschalten C eingeschaltet: Das Relais wird nach dem Einschalten ausgeschaltet und dann wieder eingeschaltet.
P4: Wenn ein Signal anliegt, schließt das Relais und bleibt geschlossen, das Signal verschwindet und die Zeitmessung beginnt. Wenn die Zeit abgelaufen ist, wird das Relais getrennt.. Während der Zeitmessung das Signal erneut geben, die Zeitmessung wird abgebrochen, das Relais wird gehalten, das Signal verschwindet, und die Zeitmessung wird neu gestartet.
P5: Ausgang, wenn der Trigger die Zeit X einmal erreicht, und der Ausgang ist gesperrt, wenn der Trigger die Zeit Y erneut erreicht.. Es ist geeignet für Produkte, die eine bestimmte Stabilisierungszeit benötigen, um zu funktionieren. (beim ersten Mal drücken Sie nicht K zum Trennen und ziehen dann ein).
Q6: Einmal auslösen und einmal ausgeben. Wenn die Anzahl der Auslöser ausreichend ist, wird das Signal ausgegeben.. Es ist geeignet für Produkte, die eine bestimmte Anzahl von Auslösern zum Betrieb benötigen.. Die endgültige Ausgabedauer ist die erste Zeit des ersten Modus (Das erste Mal, wenn Sie K nicht drücken, ist der Aus-Offen-Zustand, nach Auslösung einziehen.).
Anweisungen zum Einstellen von Schaltflächen:
K1: Funktionsauswahltaste: Drücken Sie die K1-Taste 2 Sekunden lang, P* erscheint, drücken Sie kurz K1 zur Modusauswahl, drücken Sie K2 zum Aufrufen des Modus.
K2: Umschalttaste: drücken, um die Position der blinkenden Digitalröhre einzustellen, welche Digitalröhre blinkt, K3 wird den Wert der blinkenden Digitalröhre einstellen. Bis K2 gedrückt wird, blinkt die Digitalröhre nicht mehr, die Einstellzeit ist abgeschlossen, die Einstellzeit wird automatisch gespeichert und der Speicher ist stromlos.
K3: Wenn die Nixie-Röhre blinkt: K3 ändert die Zahl zum Ändern, 0 bis 9 ändern sich nacheinander.
Wenn die Digitalröhrenanzeige normal ist: K3 passt die Position des Dezimalkommas an, das Dezimalkomma an der Einerstelle bedeutet 0 bis 999 Minuten; die Zehnerstelle bedeutet 0 bis 99,9 Sekunden; kein Dezimalpunkt bedeutet 0 bis 999snt bedeutet 0 bis 999s.
Paketliste:
1 x Relais-Timer-Modul
Hinweis:
1: Nachdem der Arbeitsmodus ausgewählt wurde, kurz K3 drücken, um in die Funktionsumschaltung A, C, E einzutreten, die Digitalröhre zeigt kurz A oder C oder E an, die Standardeinstellung ist A, K2 drücken, um die Einstellung zu bestätigen.2: Funktion P‑2 und P‑3 haben 2 einzustellende Zeitgruppen. Drücken Sie K2 sechsmal im Zyklus, passen Sie die ersten drei Male einmal an und die letzten drei Male ein weiteres Mal.. (Das blaue Licht leuchtet, um die Zeit für das Schließen des Relais einzustellen, und das blaue Licht aus bedeutet, die Zeit für das Ausschalten des Relais einzustellen.)Diese Relaisausgangs-Optokoppler-Isolation zur Verbesserung von Anti?Interferenzfähigkeit.
