Besonderheit:
1. NACH DEM EINSTELLEN AUTOMATISCH AUSSCHALTEN: Dieses Modul kann Batterielade- und Entladesteuerung realisieren, automatisch abschalten nach dem Einstellen
2. LADE- UND ENTLADEZEIT EINSTELLEN: Die Lade- und Entladezeit kann eingestellt werden, die Versorgungsspannung ist DC6-40V, der Spannungserfassungsbereich ist DC0-60V, geeignet für verschiedene Batterien unter 60V, und der Spannungstestfehler beträgt ±0,1 V
3. SERIELLE SCHNITTSTELLEN-KOMMUNIKATIONSFUNKTION: Mit der seriellen Port-Kommunikationsfunktion kann der Arbeitsstatus des Relais in Echtzeit über die serielle Schnittstelle überwacht werden
4. ZUSÄTZLICHER SIGNALAUSGANG: Es gibt einen zusätzlichen Signalausgang, wenn die Relaisleitungsbedingung erfüllt ist, der Ausgang hoch ist und andere Geräte gesteuert werden können
5. EINE TASTEN-NOT-AUS-FUNKTION: Es gibt eine wichtige Not-Aus-Funktion (STOP-Taste), mit Reverse-Connection-Schutz, Reverse-Verbindung brennt nicht
Spezifikation:

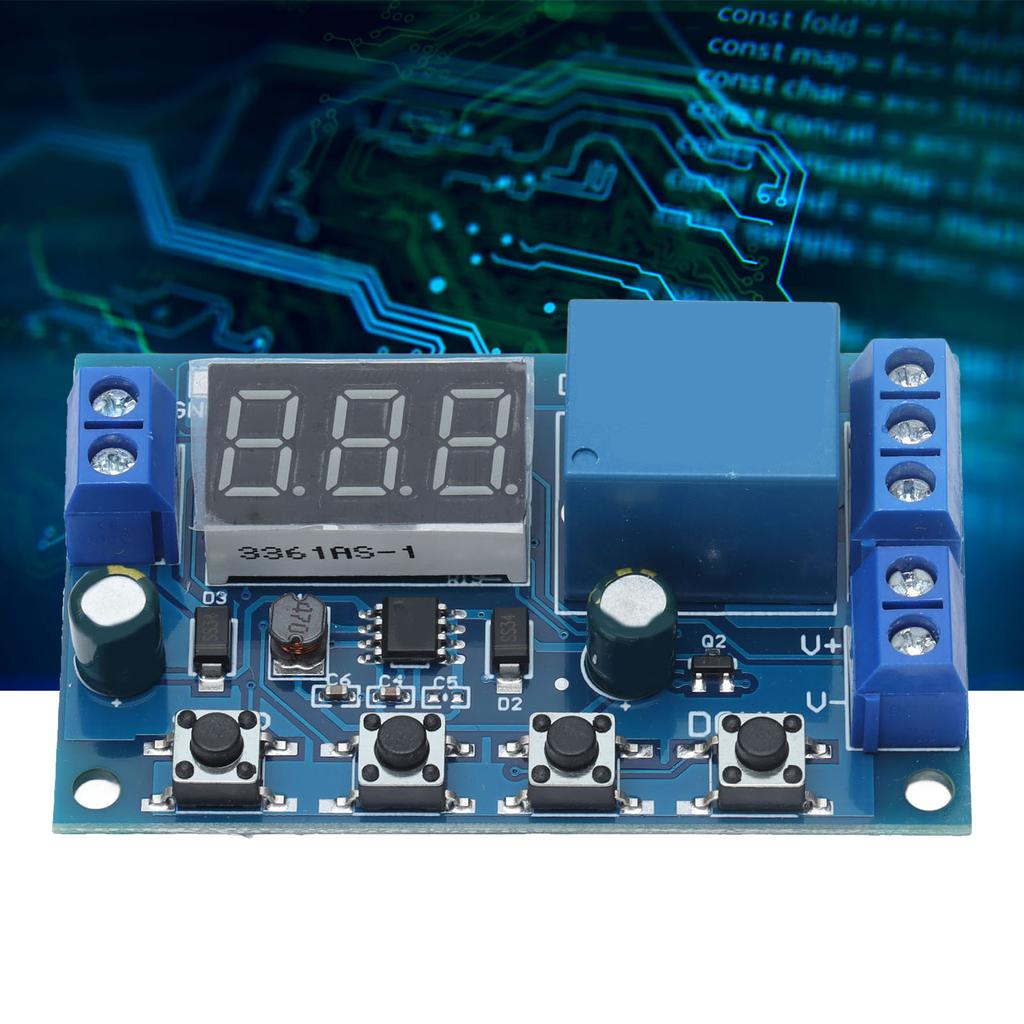

Gegenstandsart: Batterielade-Entlademodul
Versorgungsspannung: DC6-40V, Spannungserfassungsbereich DC 0-60V, geeignet für verschiedene Batterien unter 60V, Spannungsprüffehler ±0,1V.
Lade- und Entladezeit (OP) Bereich: 0-999 Minuten.
Betriebsart:
Obere Spannungsgrenze: UL1, Spannungsuntergrenze nL1, Spannungsobergrenze muss größer als die untere Spannungsgrenze sein (UL1>nL1)
U-1: Lademessung: Wenn die gemessene Spannung niedriger als die untere Grenzspannung ist, ist das Relais geschlossen und höher als die obere Grenzspannung, wird das Relais getrennt;
U-2: Kontrolle der Lademesszeit: Ladezeit einstellen (OP); Wenn die gemessene Spannung niedriger als die untere Grenzspannung ist, wird das Relais geschlossen und die OP-Zeit beginnt nach dem Einzug herunterzuzählen.. Wenn die Zeit abgelaufen ist, wird das Relais getrennt.; wenn die Spannung höher als die obere Grenzspannung ist, schaltet das Relais ab.
U-3: Entladungserkennung: Wenn die gemessene Spannung niedriger als die untere Grenzspannung ist, wird das Relais getrennt, und wenn die gemessene Spannung höher als die obere Grenzspannung ist, wird das Relais geschlossen.;
U-4: Kontrolle der Entladungserkennungszeit: Stellen Sie die Entladezeit ein (OP); Wenn die gemessene Spannung höher als die obere Grenzspannung ist, wird das Relais geschlossen und die OP-Zeit beginnt nach dem Einzug herunterzuzählen.. Wenn die Zeit abgelaufen ist, wird das Relais getrennt.; wenn die gemessene Spannung unterhalb der unteren Spannungsgrenze liegt, ist das Relais aus;
U-5: Im Intervall geschlossen: Wenn die gemessene Spannung zwischen der oberen Grenze und der unteren Grenze liegt, wird das Relais geschlossen, andernfalls getrennt;
U-6: Außerhalb des Intervalls einziehen: Wenn die gemessene Spannung niedriger als die untere Grenzspannung oder höher als die obere Grenzspannung ist, wird das Relais eingezogen, und das Relais wird in anderen Fällen getrennt.
Paketliste:
1 x Batterielade-Entlademodul
