Produktinformation
Neue Funktion:
Funktionen des neuen Balance Boards:
Eine Freilaufdiode wird hinzugefügt. Die Freilaufdiode wird oft zusammen mit dem Energiespeicherelement verwendet, um plötzliche Spannungs- und Stromänderungen zu verhindern, Zugang zu ermöglichen und die Balance-Platine zu schützen. Eine weitere Änderung besteht darin, eine Induktivität mit größerem Volumen und größerer Leistung zu verwenden, was der Wärmeableitung förderlich ist.
Balance-Anzeige:
1. Wenn die Entzerrungsleuchte leuchtet, wird die Ausgleichsarbeit eingeschaltet.
2. Die Ausgleichsleuchte erlischt, die Ausgleichsschaltung schläft.
3. Die Entzerrungsleuchte blinkt, die Saitenanzeige geht verloren oder die Schaltung ist defekt.
Prinzip des Gleichgewichts:
Dieses Modul grenzt an den Differenzdruckausgleich, und die benachbarte Batteriespannungsdifferenz erreicht 0,1 V oder mehr.
Der interne Triggerausgleich funktioniert, bis die Spannungsdifferenz zwischen den angrenzenden Batterien innerhalb von 0,03 V liegt.
Beim Laden und Entladen des Akkupacks entsteht ein benachbarter Differenzdruck.
Durch Auslösen des Ausgleichs wird der Spannungsfehler des Batteriesatzes auf den Idealwert zurückgesetzt, wodurch die Batteriewartungskosten gesenkt werden.
Technische Parameter:
Die Betriebsspannung beträgt 2,0 V bis 4,5 V, die ternäre Eisen-Lithium-Batterie ist üblich, die Lithium-Kobaltoxid-Batterie ist nicht anwendbar.
Gleichgewichtsstrom:
Die benachbarte Druckdifferenz beträgt 0,1 V oder mehr (Strom ist etwa 0,5-0,7A);
Benachbarte Druckdifferenz liegt über 0,2 V (maximaler Ausgleichsstrom beträgt 1,2A);
Je kleiner der Differenzdruck, desto kleiner der Ausgleichsstrom.
Definition der Verdrahtung:
B-, der gesamte negative Pol des Akkus (Der Minuspol der ersten Batterie)
B1, die positive Elektrode der ersten Batterie
B2, die positive Elektrode der zweiten Batterie
B3....... Und so weiter.
Hinweis:

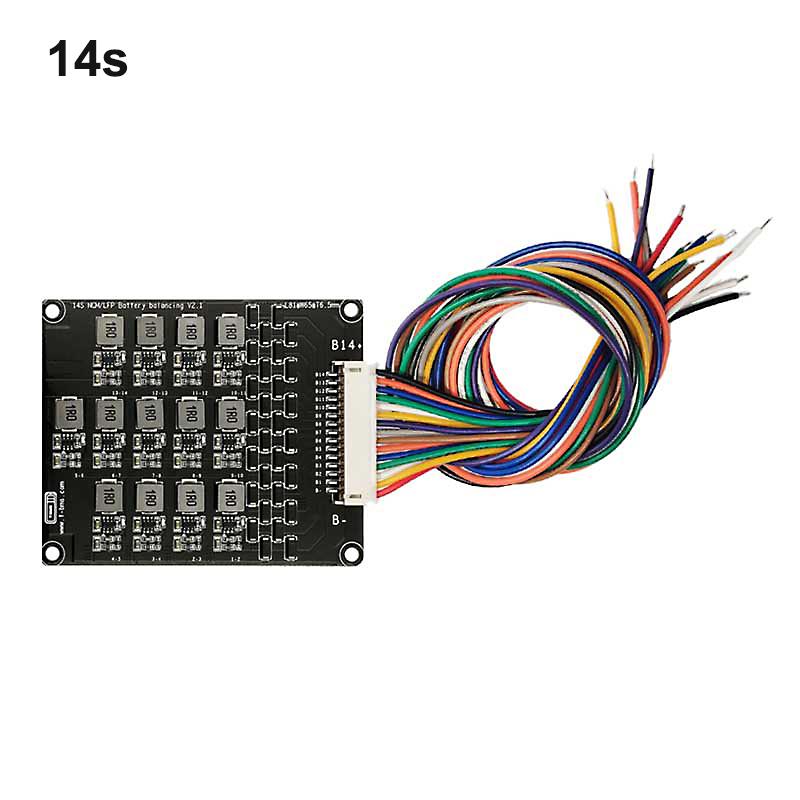

Ab 13 String-Steckern müssen diese schräg eingesteckt werden, zuerst die B-Pins berühren und schräg nach oben einstecken, sonst kann es zum Durchbrennen der Platine kommen.
Verbindung:
Der Schaltplan für die vier Saiten sieht wie folgt aus, und die anderen Seriennummern sind genauso.
