LC100-A Typ ist eine voll ausgestattete zusätzliche 1uF-100mF Elektrolytkondensator Testfunktion, zusätzlich zu den grundlegenden drei Ständen, alle Stände sind autoranging.
Dieses Produkt hat einen absoluten Vorteil in dem geringen Wert der Prüfung in Bezug auf den Verkauf von Fertigprodukten auf dem Markt Induktivitätskapazitätsmessgerät (wie 6243 Serie) ist die Genauigkeit und minimale Auflösung, und flexible Online-Kalibrierung kann immer die Messgenauigkeit aufrechterhalten. Das Gerät verwendet keine Potentiometereinstellung, Kalibrierparameter werden vollständig im Mikrocontroller gespeichert FLASH internes Ausschalten geht nicht verloren, als die Potentiometer-Kalibrierungsmethoden genau.
LC100-A grundlegende technische Indikatoren:
Messgenauigkeit: 1%
Kapazitätsmessbereich: 0,01pF-10uF
Minimale Auflösung: 0,01pF
Induktivitätsbereich: 0,001uH-100mH
Mindestauflösung: 0,001uH
Großer Induktivitätsmessbereich: 0,001mH-100H
Mindestauflösung: 0,001mH
Großer Kapazitätsmessbereich: 1uF-100mF
Mindestauflösung: 0,01uF
Prüffrequenz: Kondensatoren, Induktivitäten datei ca. 500kHz, große Induktivität von ca. 500Hz
Kann den aktuellen Testfrequenzwert anzeigen
Effektive Anzeigeziffern: 4
Anzeige: 1602 LCD
Stromversorgung: MiniUSB-Schnittstelle zur Stromversorgung oder 5V-Stromversorgung
SMD Löten Komponenten, stabil und zuverlässig
1) LC100-A verband die große Kondensator 1uF-100mF Messung, die folgende Abbildung ist ein Maß für sechs große Kondensator 4700uF Kondensator parallel gemessen 28,7mF, entspricht einem Kondensator 4.78mF, 28.7mF Kapazität ist jenseits gewöhnlicher Kondensator der Bereich des Tisches, der Instrumententestbereich direkt bis 100 mF!
2) in der kleinen Kapazität, kleinen Induktivitäten und großen induktiven Test, LC100-A und LC100-S ist das gleiche, die folgende LC100-S als Beispiel:
a) Das folgende Bild ist das Beispiel der Messung der kleinen Kapazität kann aus dem Bild gesehen werden, die Auflösung wurde 0,01pF erreicht, Sie müssen auf die Auswirkungen des Testclips achten, um den Testclip ohne Zugriffskapazität normalisiert 0 zu halten, und dann so weit wie möglich, um die relative Position des Testclips in den Kondensator unverändert zu halten, Dies gilt auch für die Prüfung kleiner Induktivitäten.
b) Die folgenden Bilder sind Beispiele für die Messung kleiner Induktivität siehe aus dem Bild, ca. 4 Umdrehung Hohlspulendraht Testergebnisse 0,058uH, dieses Ergebnis entspricht 58nH für die 6243 Klasse des Instruments ist absolut nicht nachweisbar induktiv Der Vorteil davon ist auch das Instrument.
c) Das dritte Bild ist ein Maß für einen 0,22uF Sicherheitskondensator, die Zahlen sind sehr stabile Messergebnisse, hier um Ihnen einen Hinweis zu geben, wenn Sie die Testergebnisse sehr stark schlagen, dass diese Kondensatorstabilität schlecht oder schlechte Hochfrequenzeigenschaften ist, und die gute kapazitive Anzeige ergebnisset sehr stabil.
d) Das vierte Bild ist die Ansicht, die die Induktivitätstestfrequenz misst, die Stromnutzung, drücken Sie die schwarze Taste bei der Messung der Induktivität, der Kapazitätstest kann auch die gleiche Methode verwenden, um die Anzeige anzuzeigen.
Paket Inhalt

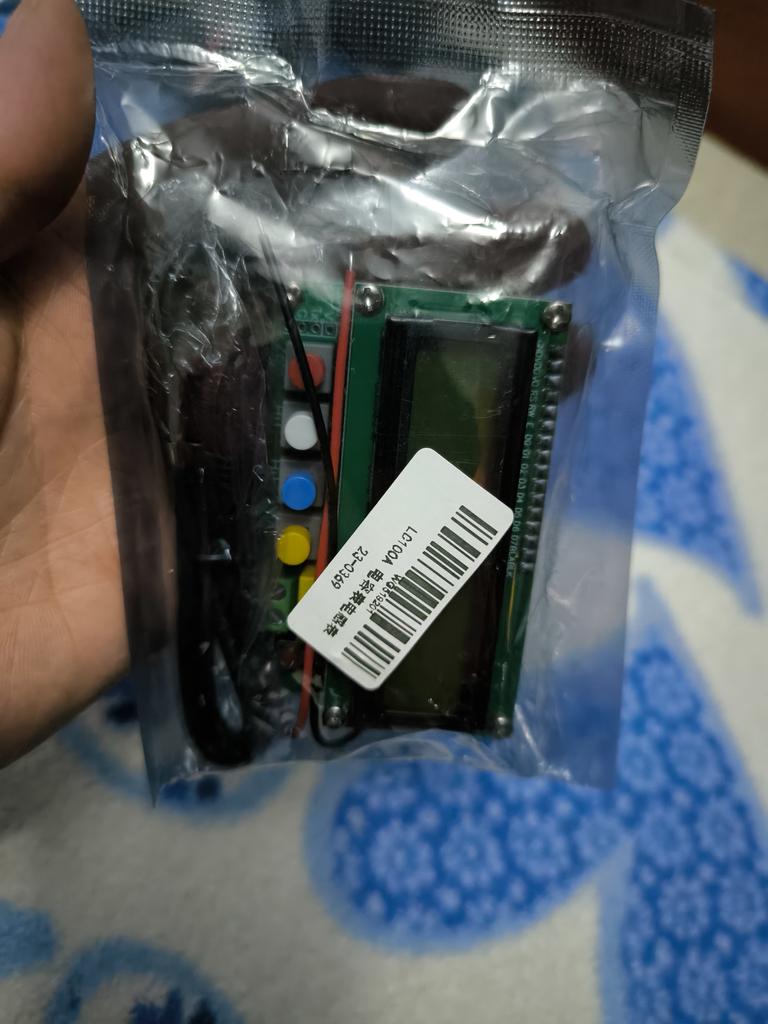

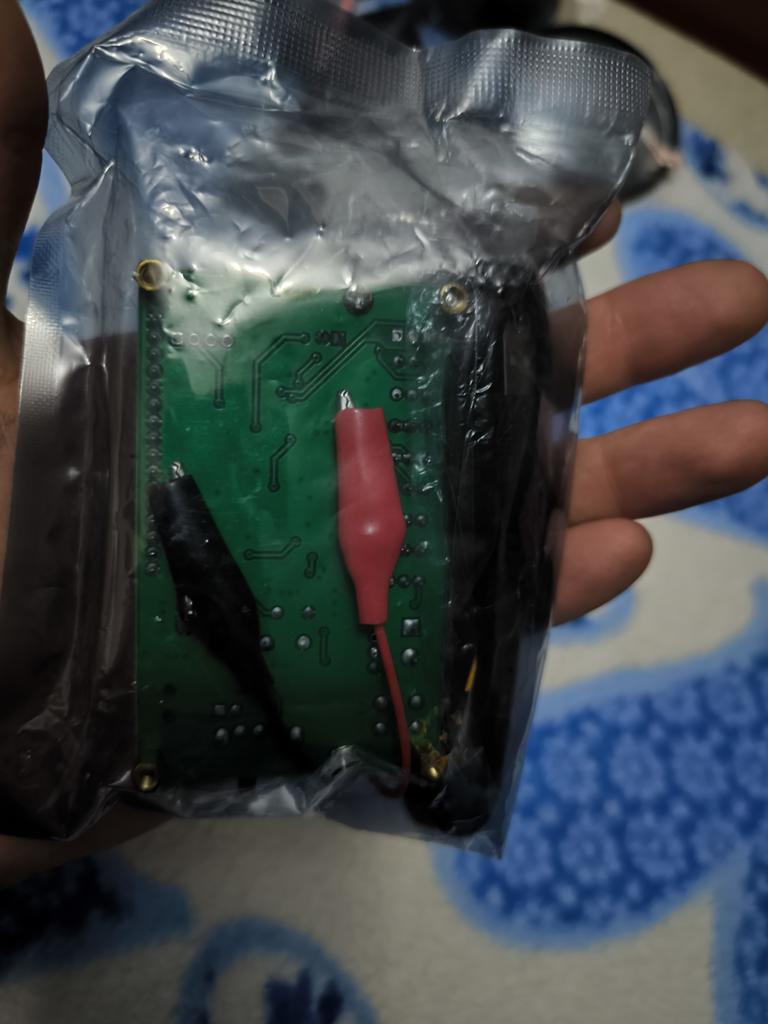

1 x LC100-a Induktor-Kondensator-Tabelle
1 x Mini-USB-Kabel
