Popis výrobku: zcela nové a vysoce kvalitní
Vyrobeno z vysoce kvalitních materiálů,

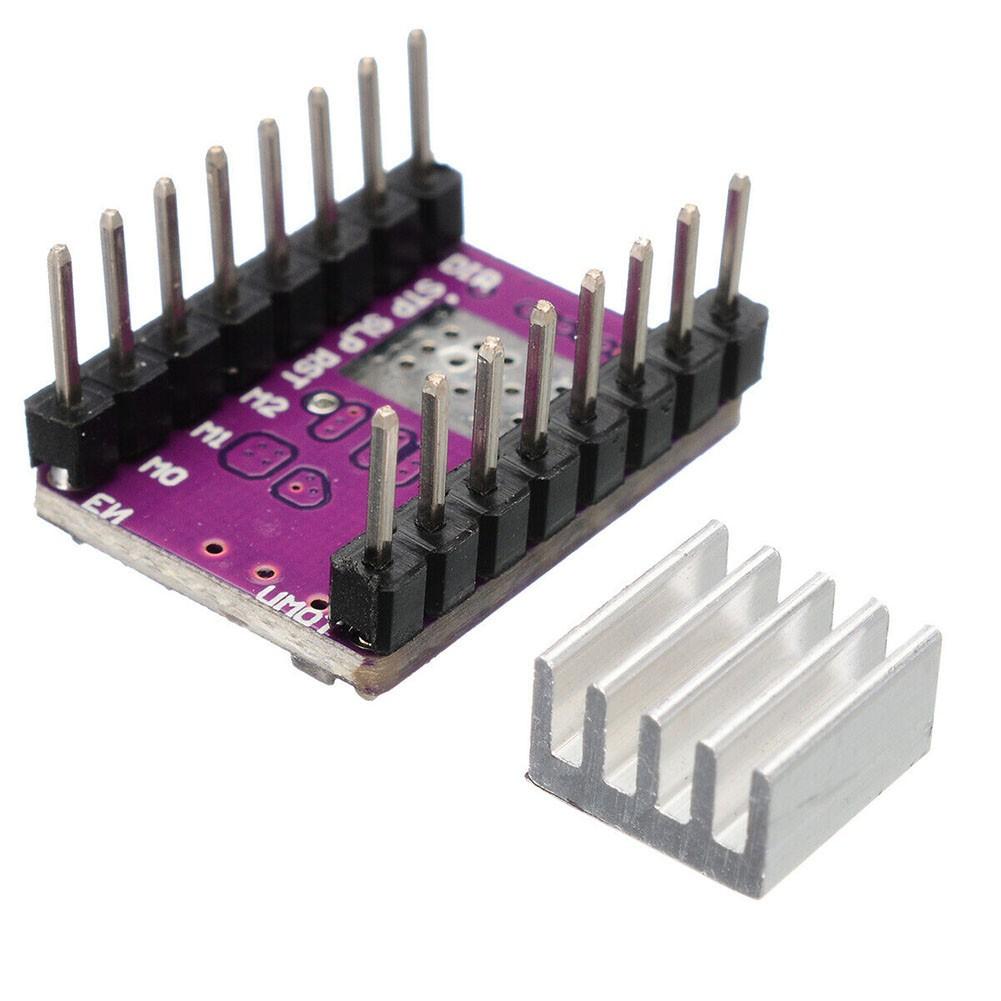

Nosič budiče krokového motoru DRV8825 je breakout deska pro mikrokrůkový bipolární budič krokového motoru DRV8825 od TI.
Tento modul má téměř stejné piny a rozhraní jako náš nosič budiče krokového motoru A4988, takže jej lze v mnoha aplikacích použít jako vysoce výkonnou přímou náhradu těchto desek.
DRV8825 má nastavitelný proudový limit, ochranu proti nadproudu a přehřátí a šest mikrokrokových rozlišení (až na 1/32 kroku)
Jeho provozní napětí je 8,2 – 45 V a každá fáze může poskytnout proud až přibližně 1,5 A bez potřeby chladiče nebo nuceného proudění vzduchu. (jmenovitý proud každé cívky je až 2,2 A a je zajištěno dostatečné dodatečné chlazení)
Jednoduché rozhraní pro ovládání kroku a směru
Šest různých rozlišení kroků: celý krok, půlkrok, 1/4 krok, 1/8 krok, 1/16 krok a 1/32 krok
Může přímo komunikovat s 3,3V a 5V s
Tepelná ochrana proti přehřátí, ochrana proti nadproudu a ochrana proti podpětí
Ochrana proti zkratu na zem a zkratu zátěže
4vrstvá 2oz měděná PCB pro zlepšený odvod tepla

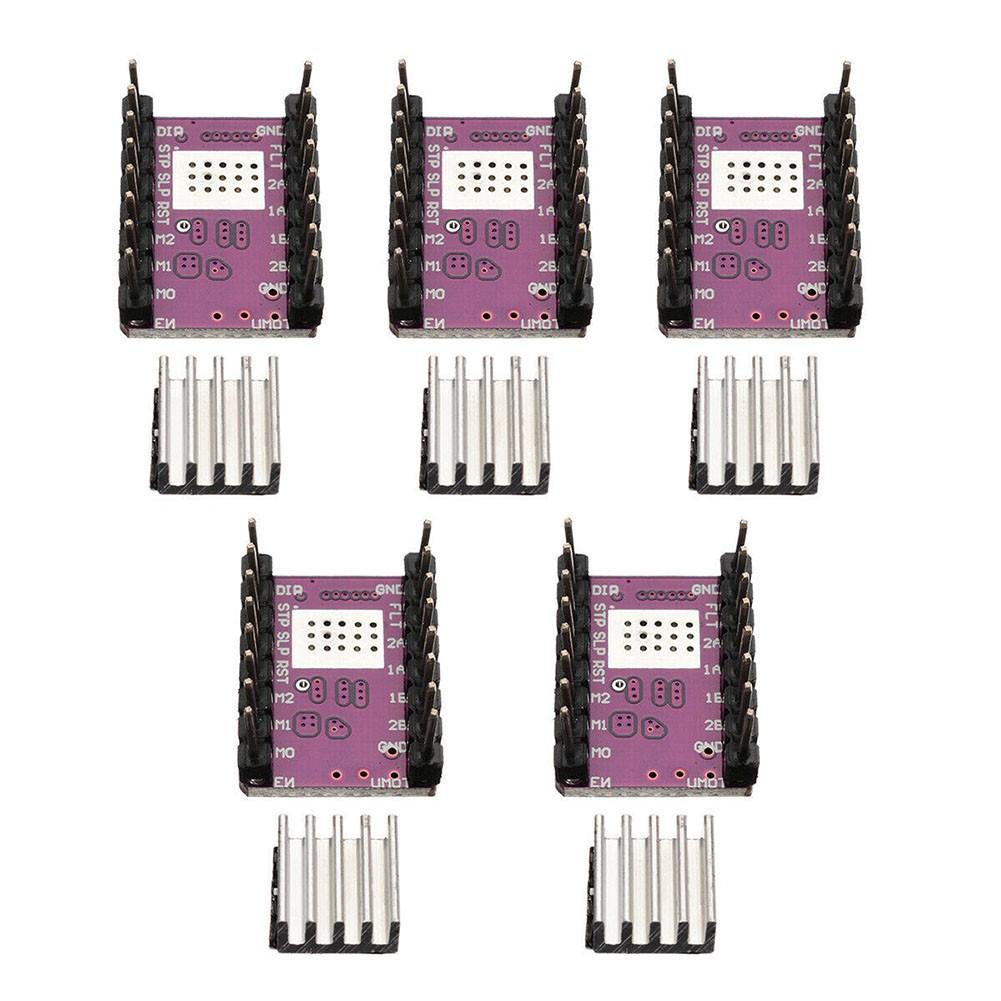

Odkrytá pájitelná zemní ploška pod budičem na spodní straně DPS
Velikost modulu, rozložení pinů a rozhraní se ve většině aspektů shodují s naším nosičem budiče krokového motoru A4988.
Nastavitelná regulace proudu vám umožňuje pomocí potenciometru nastavit maximální výstupní proud, což vám umožňuje použít napětí vyšší, než je jmenovité napětí krokového motoru, k dosažení vyšší frekvence kroků.
Inteligentní řízení chopperu, automaticky vybere správný režim útlumu proudu (rychlý rozpad nebo pomalý rozpad)
45 V maximální napájecí napětí
Vestavěný regulátor napětí (není potřeba externí napájecí napětí logiky)
Velikost produktu: 1x1x0.8cm
Seznam balíků:

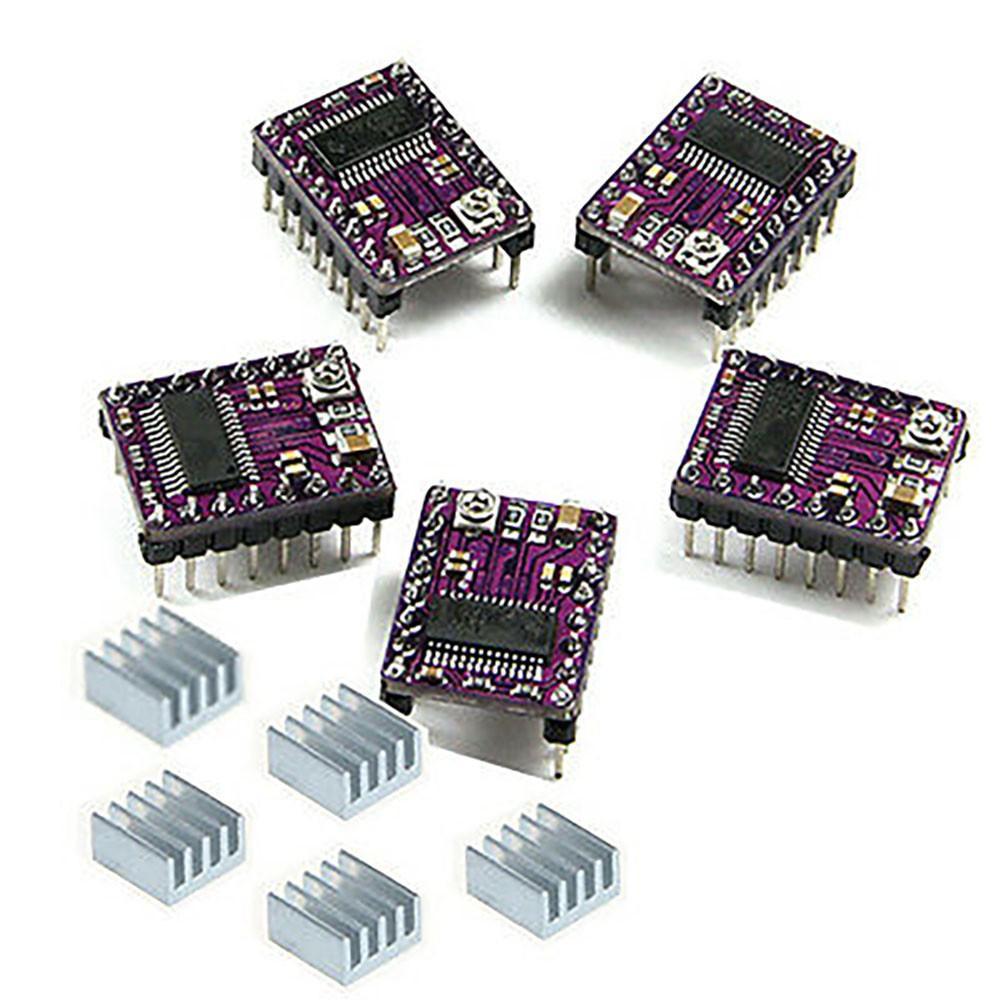

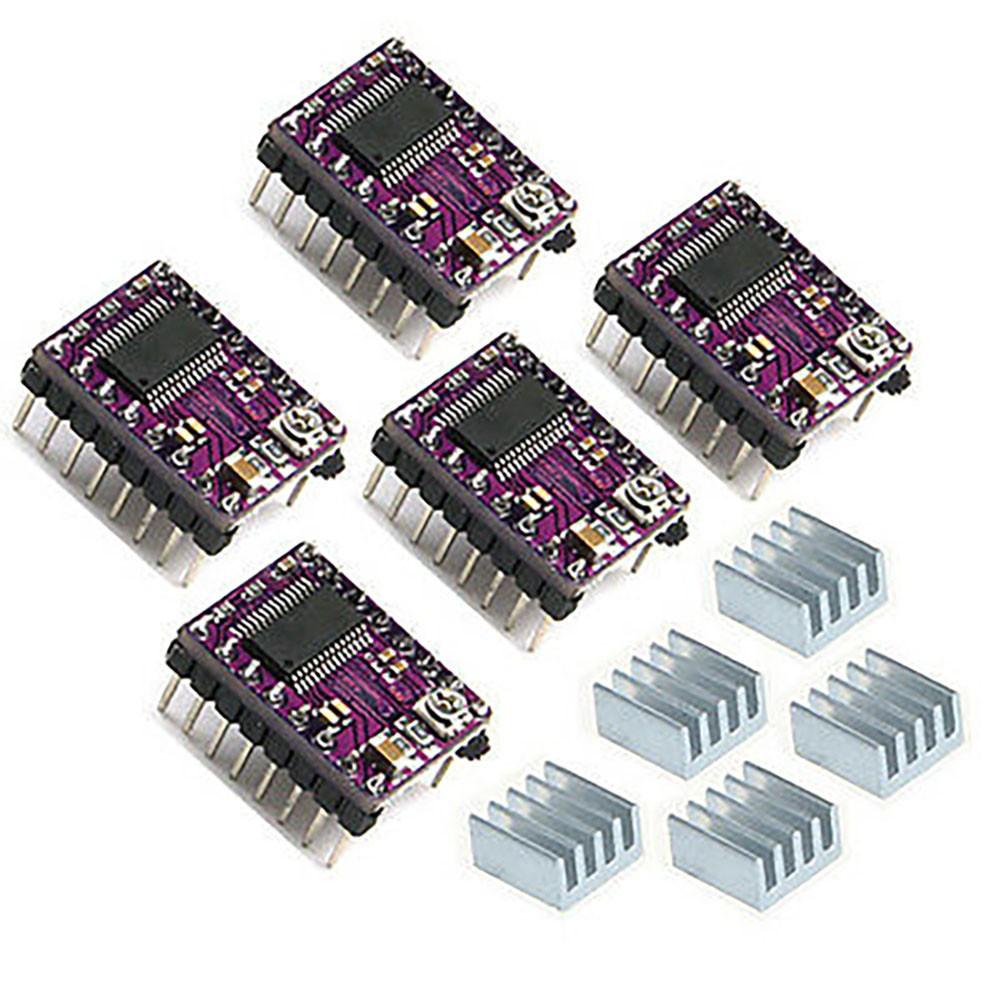

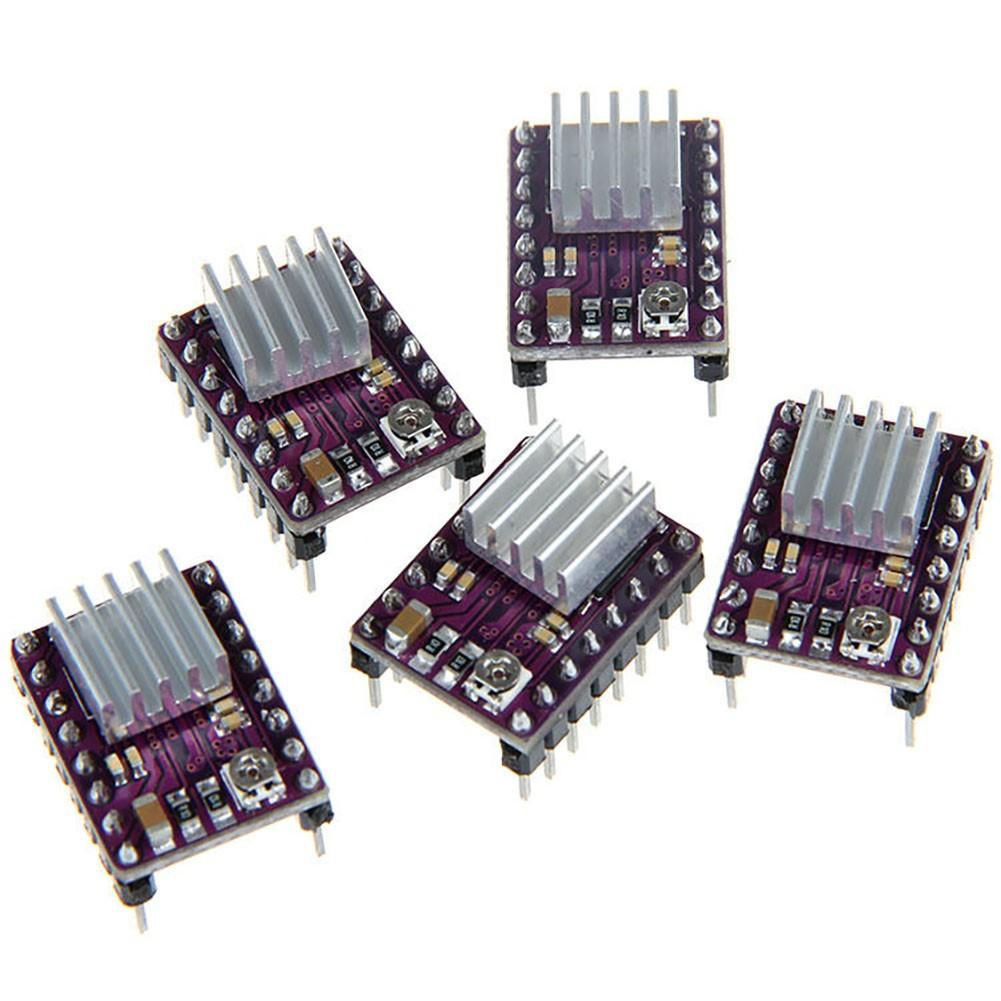

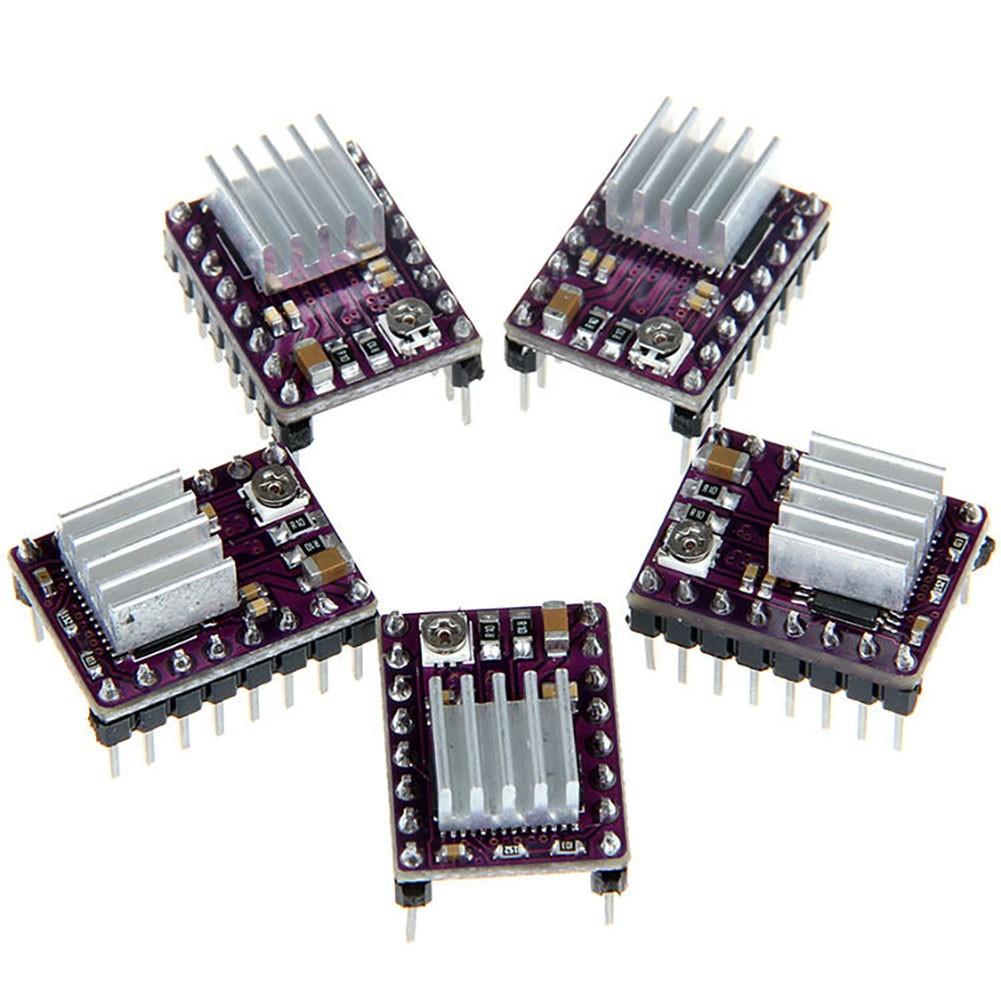

5 * ovladač krokového motoru DRV8825

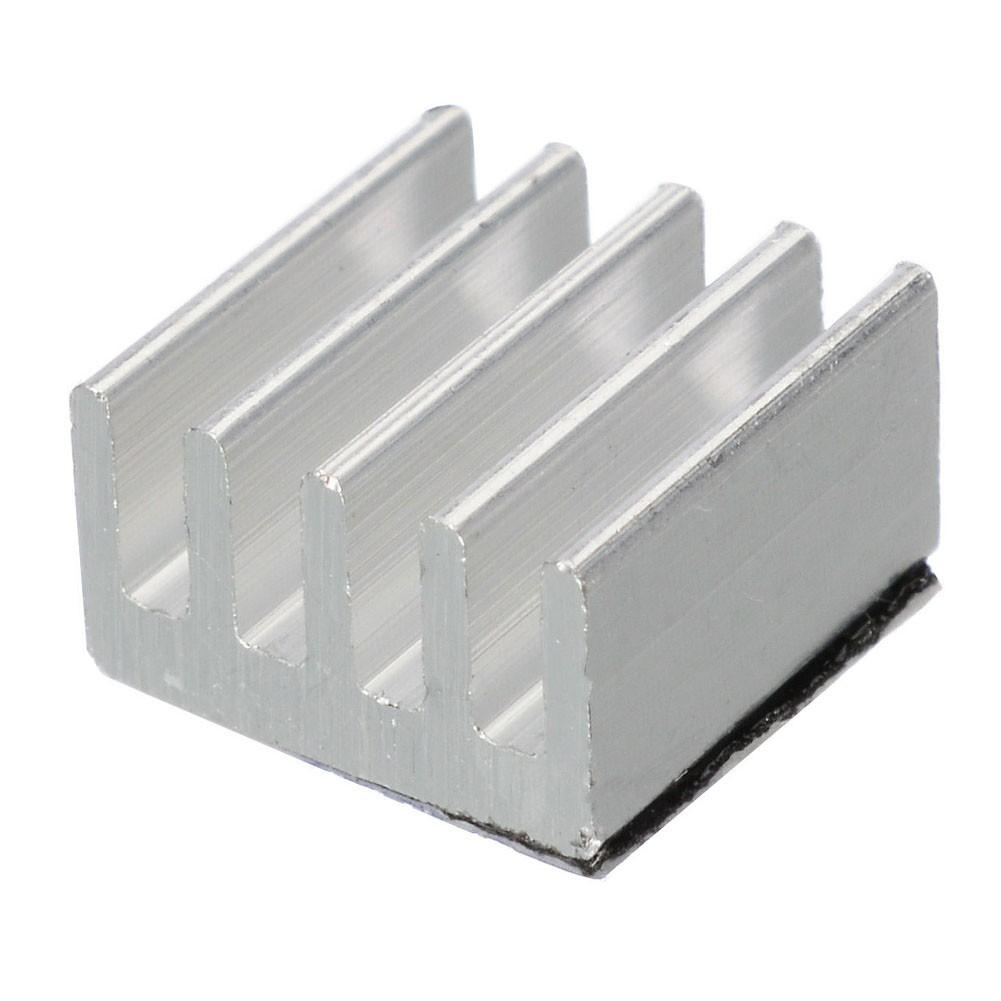

5 *Chladič
Poznámka:
1. Skutečná barva položky se může mírně lišit od obrázků zobrazených na webových stránkách způsobených mnoha faktory, jako je jas vašeho monitoru a jas světla.
2.Umožněte prosím mírnou ruční odchylku měření pro data.
