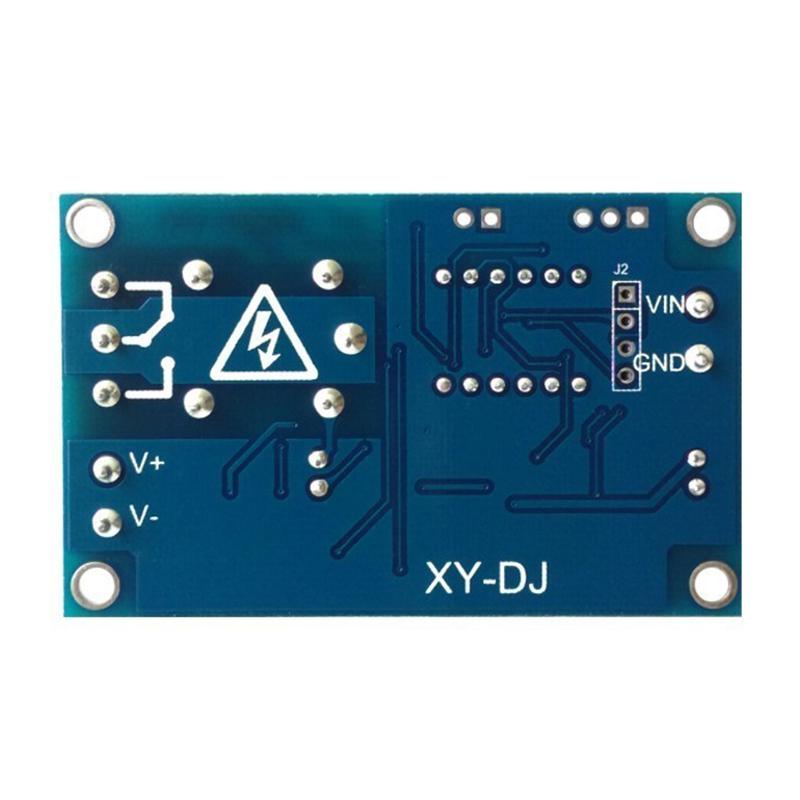

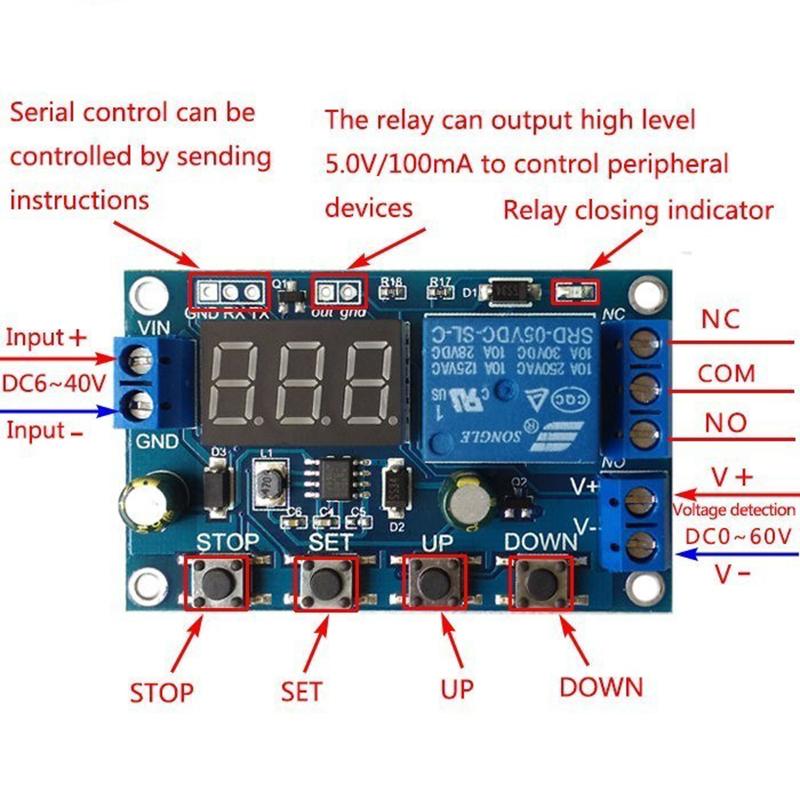

Modul nabíjení a vybíjení baterie integrovaný voltmetr podpěťová a přepěťová ochrana časování nabíjení a vybíjení s komunikační funkcí
Hlavní body modulu:
1. Inteligentní ovládání nabíjení a vybíjení baterie;
2. Můžete nastavit dobu nabíjení a vybíjení;
3. S funkcí sériové komunikace, monitorování pracovního stavu relé v reálném čase přes sériový port;
4. Dodatečný výstupní signál, když relé splňuje podmínky, vysoký výstup, můžete ovládat další zařízení.
5. Klíčová funkce nouzového zastavení (tlačítko STOP), s ochranou zpátečky, zpátečka nehoří.
Pracovní režim:
Horní mez napětí: UL1, dolní mez napětí nL1, horní mez napětí je větší než spodní mez napětí (UL1> nL1)
U-1: Měření nabíjení: Když je naměřené napětí nižší než dolní mezní napětí, relé vytáhne výše; horní mezní napětí, relé je odpojeno.
U-2: kontrola doby měření nabití: nastavte dobu nabíjení (OP); když je naměřené napětí nižší než dolní mezní napětí, relé přitáhne a poté spustí odpočítávání OP času, konec časovače, relé vypne; když je naměřené napětí vyšší než horní mezní napětí, relé je odpojeno.
U-3: Detekce výboje: Když je naměřené napětí nižší než dolní mezní napětí, relé je vypnuto, nad horním limitním napětím relé přitáhne;
U-4: kontrola doby detekce vybití: nastavte dobu vybíjení (OP); když je naměřené napětí vyšší než horní mezní napětí, relé přitáhne a poté spustí odpočítávání OP času, konec časovače, relé vypne; když je naměřené napětí nižší než dolní mezní napětí , Relé je odpojeno;
U-5: napětí v rozsahu, tah relé: když je naměřené napětí mezi horní a dolní mezí, relé vytáhne, ostatní okolnosti se otevřou;
U-6: napětí mimo interval, tah relé: naměřené napětí pod dolní mezní napětí nebo vyšší než horní mezní napětí, relé vytáhne, v druhém případě je relé vypnuto.
Parametry:
1: Napájecí napětí: DC6--40V, rozsah detekce napětí DC 0--60V, vhodné pro méně než 60V různých baterií, chyba měření napětí ± 0,1V.
2: doba nabíjení a vybíjení (OP) rozsah: 0 - 999 minut.
